1.產品概述

GCK開關設備全稱GCK戶內抽出式低壓成套開關設備。

GCK開關設備是我司引進國家低壓行業歸口單位——天津電器傳動研究所標準設計圖紙的基礎上，結合我司制造房間的經驗，經過改進研制而成。

本設備符合國際電工委員會IEC439-1《低壓成套開關設備和控制設備》、我國GB7251-1997《低壓成套開關設備和控制設備》、我國國家標準與機械工業協會的JB/T9661-1999標準內容，并符合CQC的CCC國家強制認證標準。

2.產品用途

作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。

3. 產品使用環境條件

（1）周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃。

（2）周圍空氣溫度為+40℃，相對溫度不超過50%，在較低的溫度時較高的相對溫度，如+20℃時溫度允許90%，但應考

慮到由于溫度的變化有可能會產生凝露。

（3）戶內使用，使用地點的海拔高度不得超過2000M。

（4）應安裝在無劇烈震動和沖擊以不足以使電器元件受到腐蝕的場所。

本設備適用于發電廠、變電站、大型建筑、高層樓宇、機場、醫院、劇院、體育場、港口、地下設施、工礦企業等。作為2000KVA以下的交流380V系統中受電、饋電與馬達控制之用。

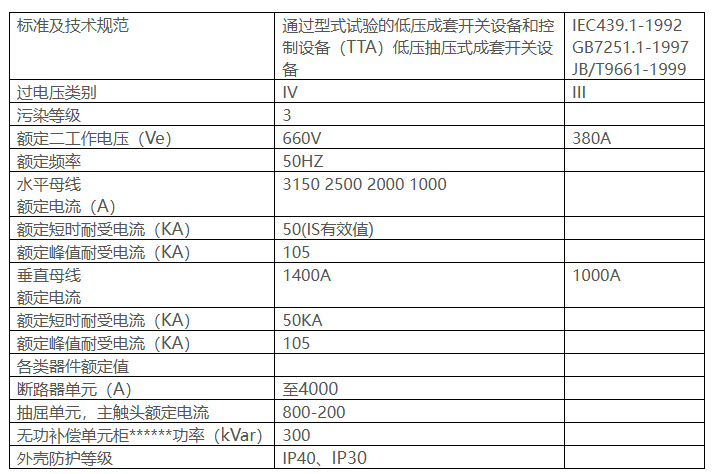

1.設計有大電流單元，又有小電流多回路單元

2.同一柜內同一層的兩個抽屜的小門各自獨立，互不干擾

3.結構緊湊、組裝靈活、分布合理、排列整齊、占地面積少

4.結構牢固、聯瑣可靠，保護度高，功能齊全

5.操作安全簡便，互換性能好，短時耐受電流大

6.獨特的兼容形式，可以安裝國產、進口各種系列的斷路器

產品結構特點：

GCK的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過鏍釘緊固互相連接成基本柜架，再按需要加上門、檔板、隔板、抽屈、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜。本柜結構有下列特點：

1.柜架

柜架采用C型材組裝而成，柜架零件專用配套零件由本公司配套供貨，保證柜體的精度和質量。

a.零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。

b.內部結構件采用鍍鋅處理。

c.柜體頂蓋為可折卸式，拿掉頂蓋可以。

d.外部經磷化處理；然后采用靜電環氧粉末噴涂。

e.柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。

2.功能單元（抽屈部分）

a.功能單元：饋電單元、電動機單元、公用電源單元。

b.抽屈單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A以下。

c.每臺MCC柜最多能安裝9個一單元的抽屜或18個1/2單元的抽屈。

d.隔離室的門板由主開關的操作機構與抽屈進行機械連鎖，主開關在合閘位置時，抽屈不能抽出。

e.主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。

f.功能單元背面具有主電路迸出線插頭、輔助電路二次插頭及接地插頭。

g.接地插頭使抽屈在分離試驗連接位置時，保證了保護電路的連續性。

h.功能單元隔室采用金屬隔板隔開。

i.隔室中的活門，隨著抽屈的推進和拉出自動打開和封閉，使大隔室中不會觸及垂直母線。

j.抽屈單元采用旋轉式攤進機構，具有三位置功能，操作簡單可靠。

k.抽屈操作機構說明

抽屈推機構（以下簡稱機構）是采用鏍旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可逆行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、安裝方式靈活。性能可靠。

3.母線系統

a.垂直母線采用聚碳酸脂塑料外殼封閉。

b.GCK、母線系統采用三相四線制、三相五線制，水平母線裝于柜頂，N線、PE線既可以裝于柜頂，也可以裝于柜下部。

c.三相水平母線采用銅母線，機械強度高、散熱性好。
